BGW-HXL光伏汇流箱

暂无价格
收藏
  • 商品说明



太阳能光伏电站主要由光伏电池阵列、汇流箱、低压直流柜、逆变柜、交流低压柜、升压变压器等组成，最后产生的高压交流直接并入电网。针对每个环节电力参数检测的需要，保定广维推出了BGW-HXL系列光伏汇流采集装置，分别应用于汇流箱、直流柜及交流柜中，并通过光伏发电监测系统实现后台集中监控。

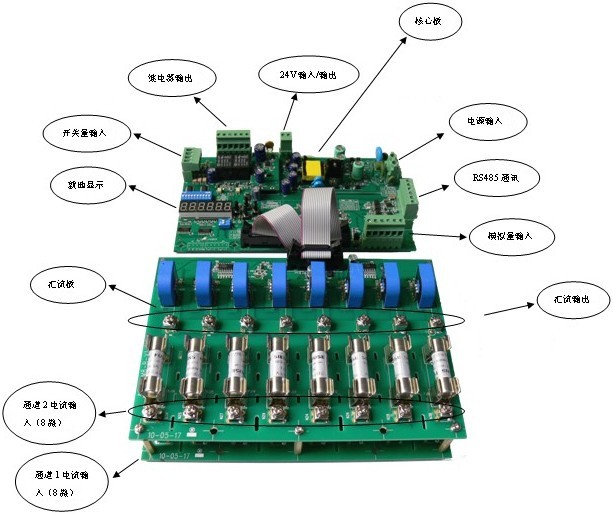

BGW-HXL（保定广维）系列智能光伏汇流箱

产品型号

HXL4

HXL8

HXL12

HXL16

输入路数

4路

8路

12路

16路

输入范围

DC± 18A

反应时间

1s

测量精度

光伏电池测量0.5级、外部模拟量0.2级

RS485通信

RS485/Modbus-RTU协议，4800/9600/19200/38400bps

附加功能

继电器输出

2组转换 8A/AC250V( 8A/DC30V)

开关量输入

3组外部状态输入（光耦或无源接点方式）

模拟量输入

PT100、DC0(4)~20mA、DC0-10V

温度/湿度

工作温度：-25~+60℃，湿度95%，无凝露、无腐蚀性气体场所

海拔

≤ 2000m

绝缘电阻

≥100MΩ

辅助电源

辅助电源：AC85V~265V或DC300V~880V或DC24V(±10%)

机壳防水等级

IP65

重量

约30kg

体积（宽×高×深）
